Тонкослойный модуль
Тонкослойный модуль (сепаратор противоточного типа) предназначен для очистки сточных вод, для интенсификации процессов осаждения и выделения из воды взвешенных и коллоидных частиц. Он применяется в различных конструкциях отстойников, осветлителей и других установок.

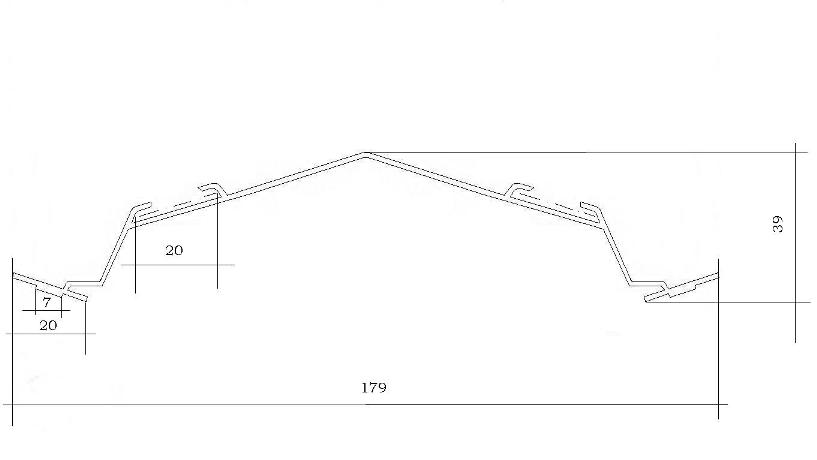

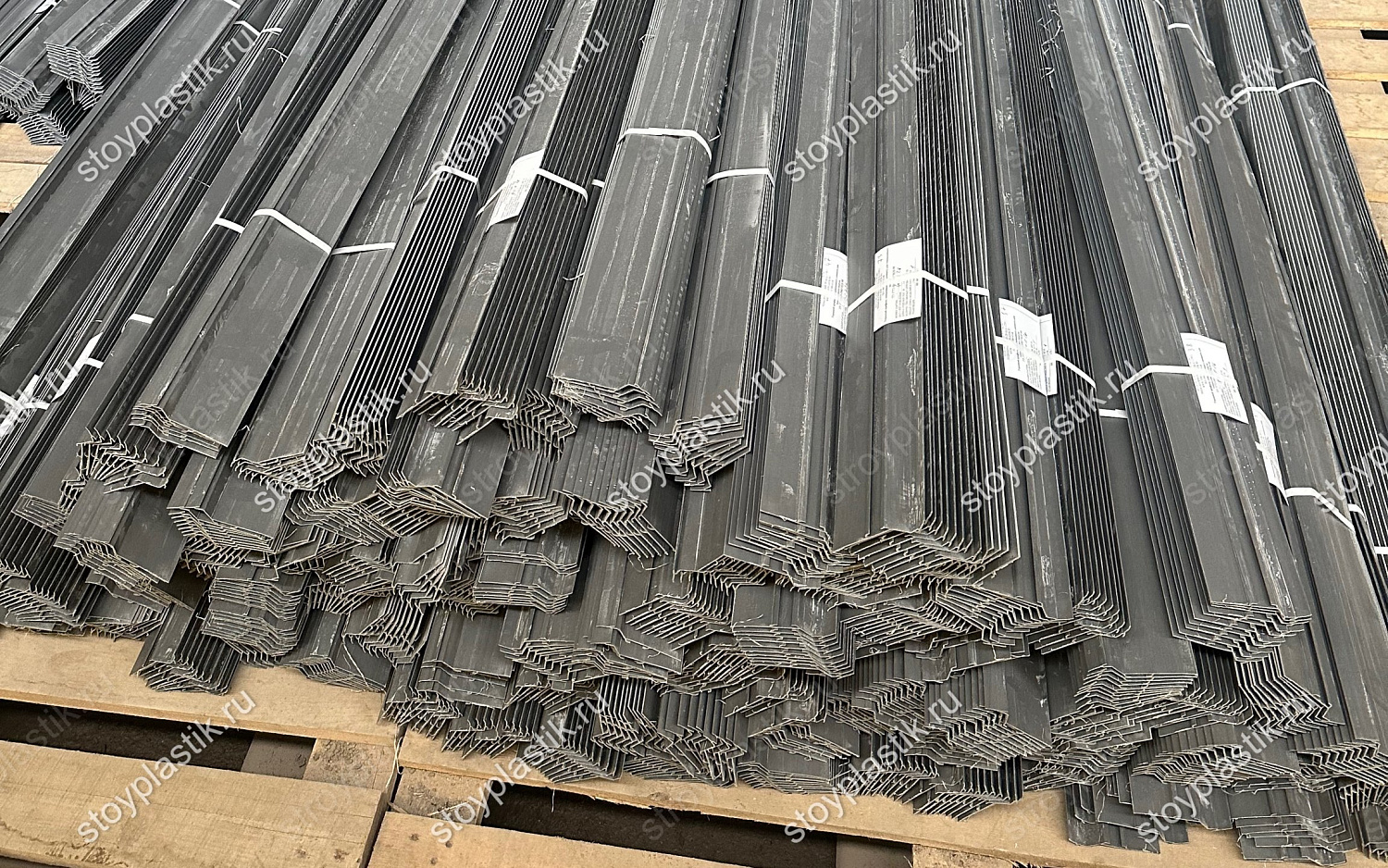

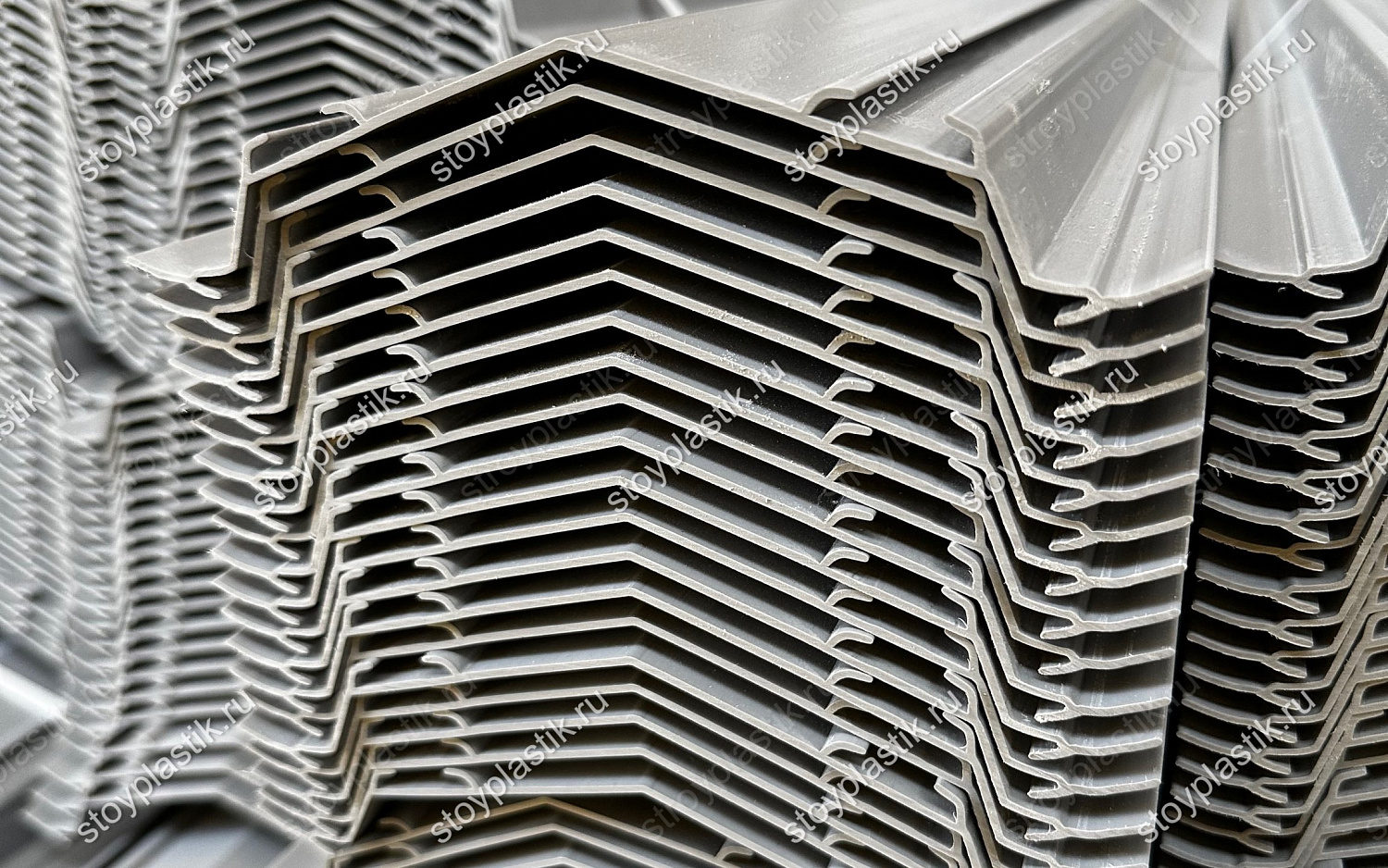

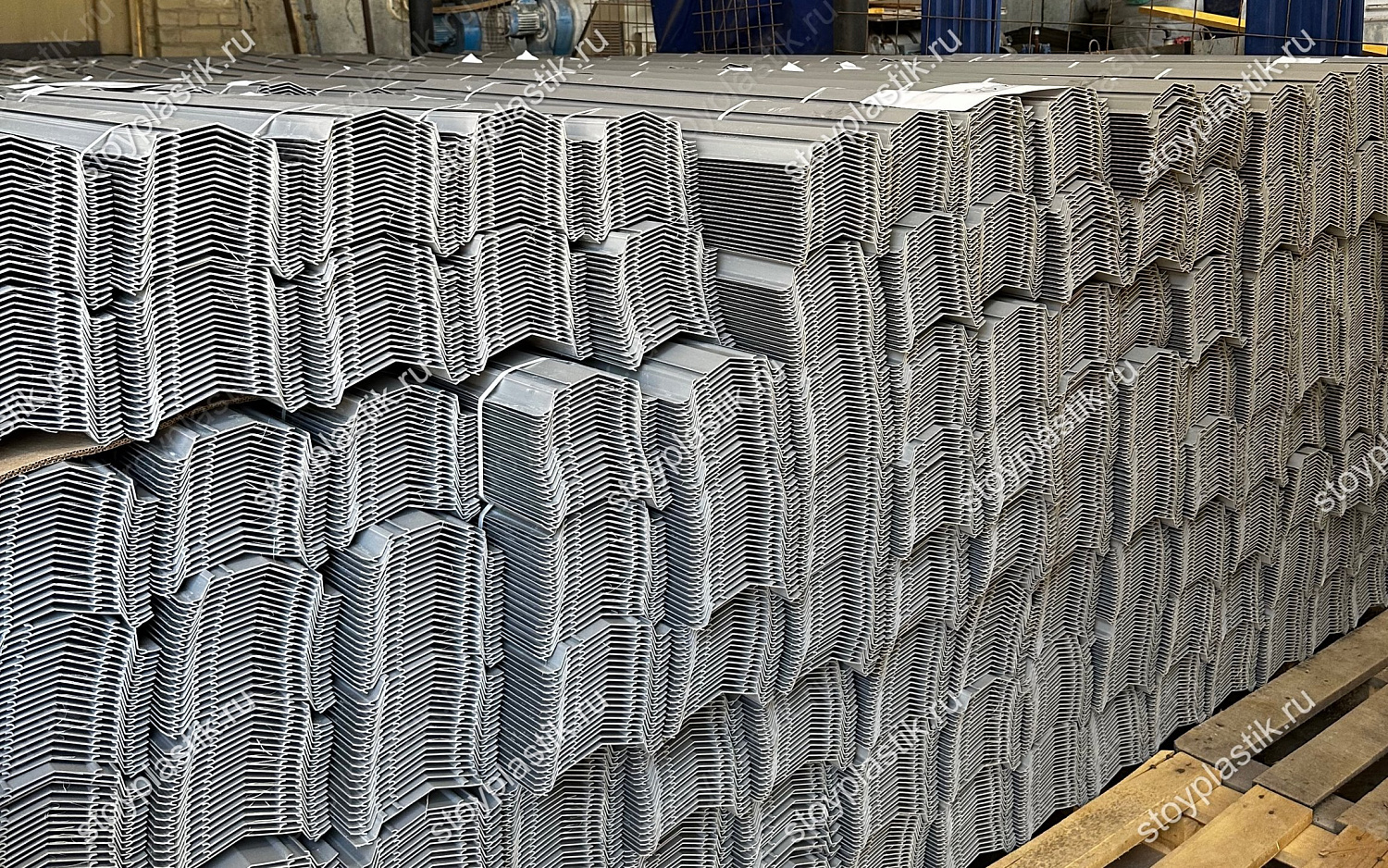

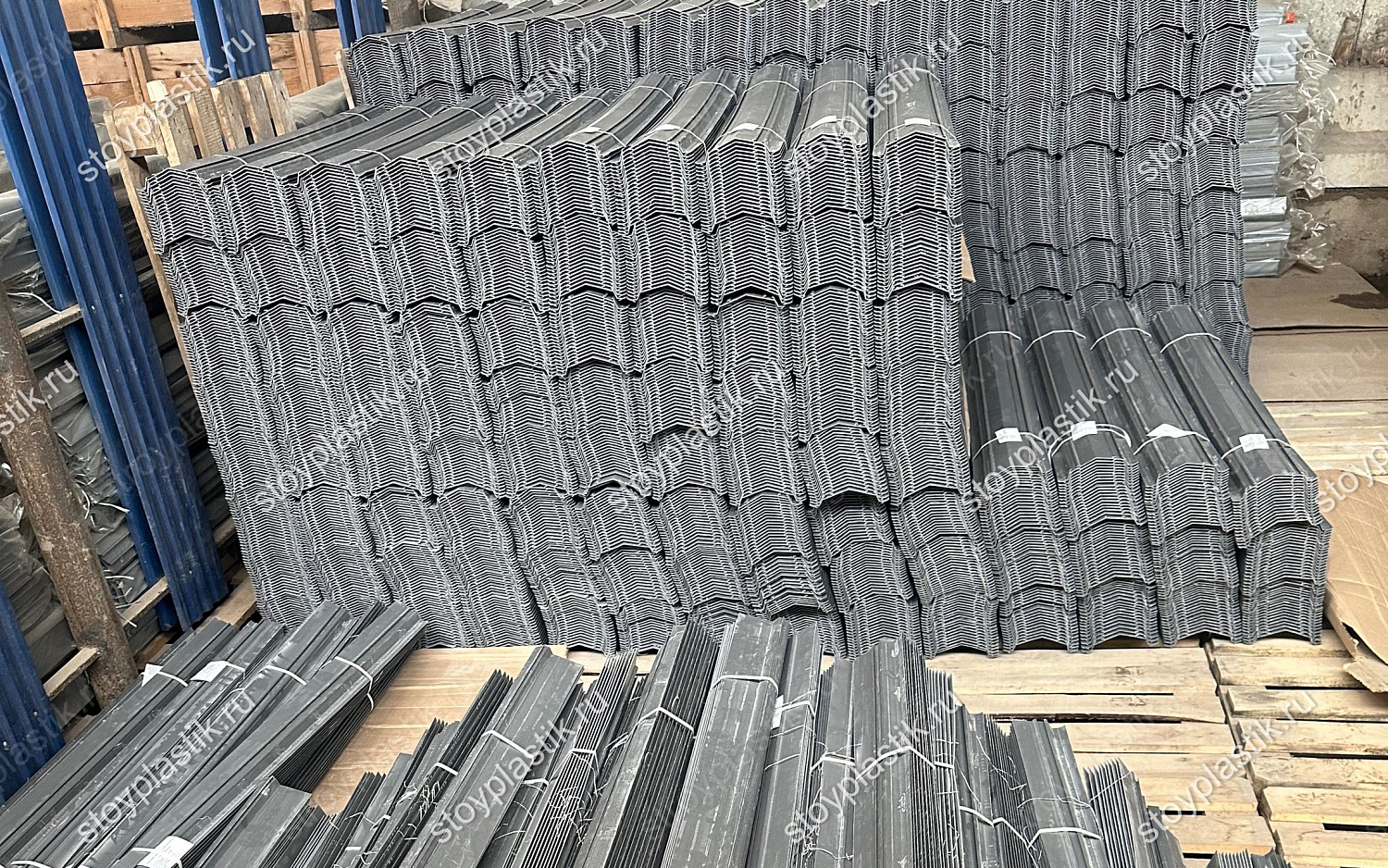

Тонкослойный модуль собирается из производимого нами профиля –сепарационного элемента для тонкослойного модуля (СЭП-ТМ). Профиль производится из ПВХ композиции, стойкой к большинству химических веществ, гниению, воздействию бактерий и других микроорганизмов.
Тонкослойный модуль применяется для очистки питьевой воды, сточных вод с низким содержанием твердых веществ и др. Профиль СЭП-ТМ обеспечивает большую площадь седиментации внутри небольшого объема модуля. Данное поперечное сечение сепарационного элемента для тонкослойного модуля обеспечивает оптимальный ламинарный поток для получения наилучших результатов.
Осаждение на тонкослойном модуле, изготовленного из сепарационного элемента СЭП-ТМ, имеет значительные преимущества перед другими предлагаемыми решениями: выпускаемый нами тонкослойный модуль обеспечивает ламинарный поток и значительное уменьшение размеров отстойников.

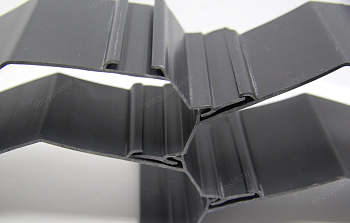

Сепарационный элемент СЭП-ТМ обеспечивает высокую механическую прочность блока тонкослойного модуля благодаря замковому соединению. Прочность блока может быть дополнительно увеличена за счет точечной сварки горячим инструментом или точечным склеиванием двух профилей. Высокая прочность блоков тонкослойных модулей упрощает возникшую необходимость их очистки водой под давлением.
Расстояние между профилями в тонкослойном модуле равно 45мм
Вес профиля СЭП-ТМ = 500г/пог.м
Вес собранного сухого модуля (блока) – 80-85кг/куб.м
Максимальная рабочая температура из профилей из ПВХ композиции -50град.С
Максимальная рабочая температура из профилей из тальконаполненного полипропилена - 90град.С.
Сборка профилей СЭП-ТМ в тонкослойный модуль производится на месте эксплуатации установки очистки для экономии средств.
Экспертным заключением ФГБУ «Научно-исследовательский институт медицины труда» РАМН выпускаемый нами сепарационный элемент для тонкослойного модуля рекомендован к применению в системах холодного хозяйственно-питьевого водоснабжения.
Тонкослойные модули приобретаются для первичного и вторичного отстаивания стоков (ливневых, производственных, хозяйственно-бытовых), выделения частиц из воды, прошедшей обработку реагентами. Изделия применяются на предприятиях нефтяной и нефтеперерабатывающей промышленности в целях отделения свободных продуктов.
Принцип работы

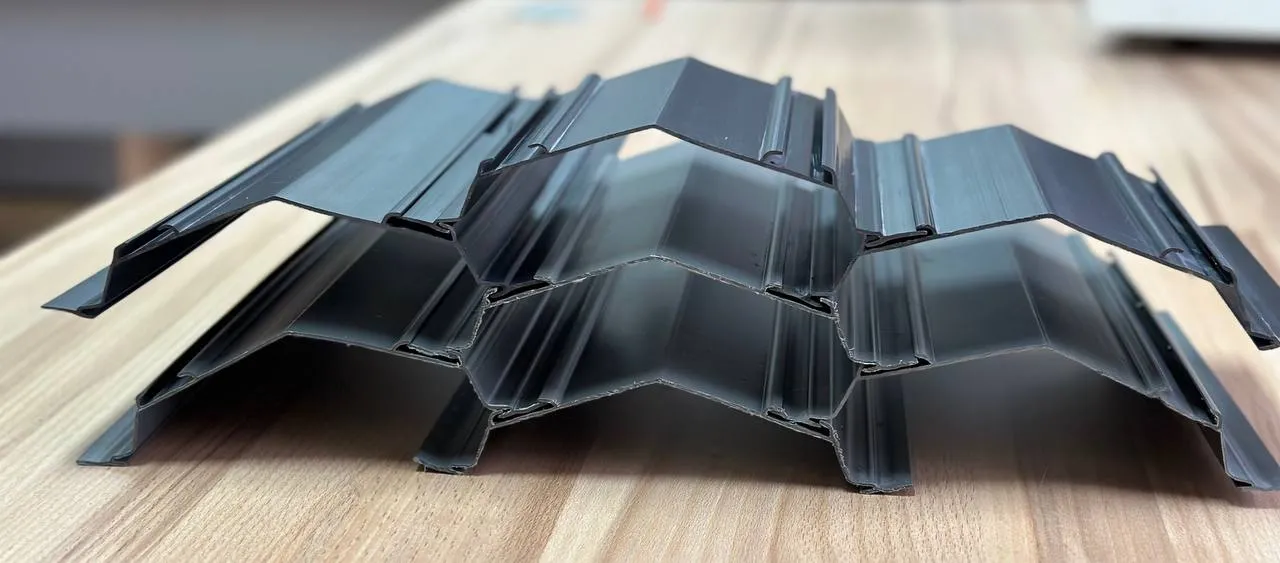

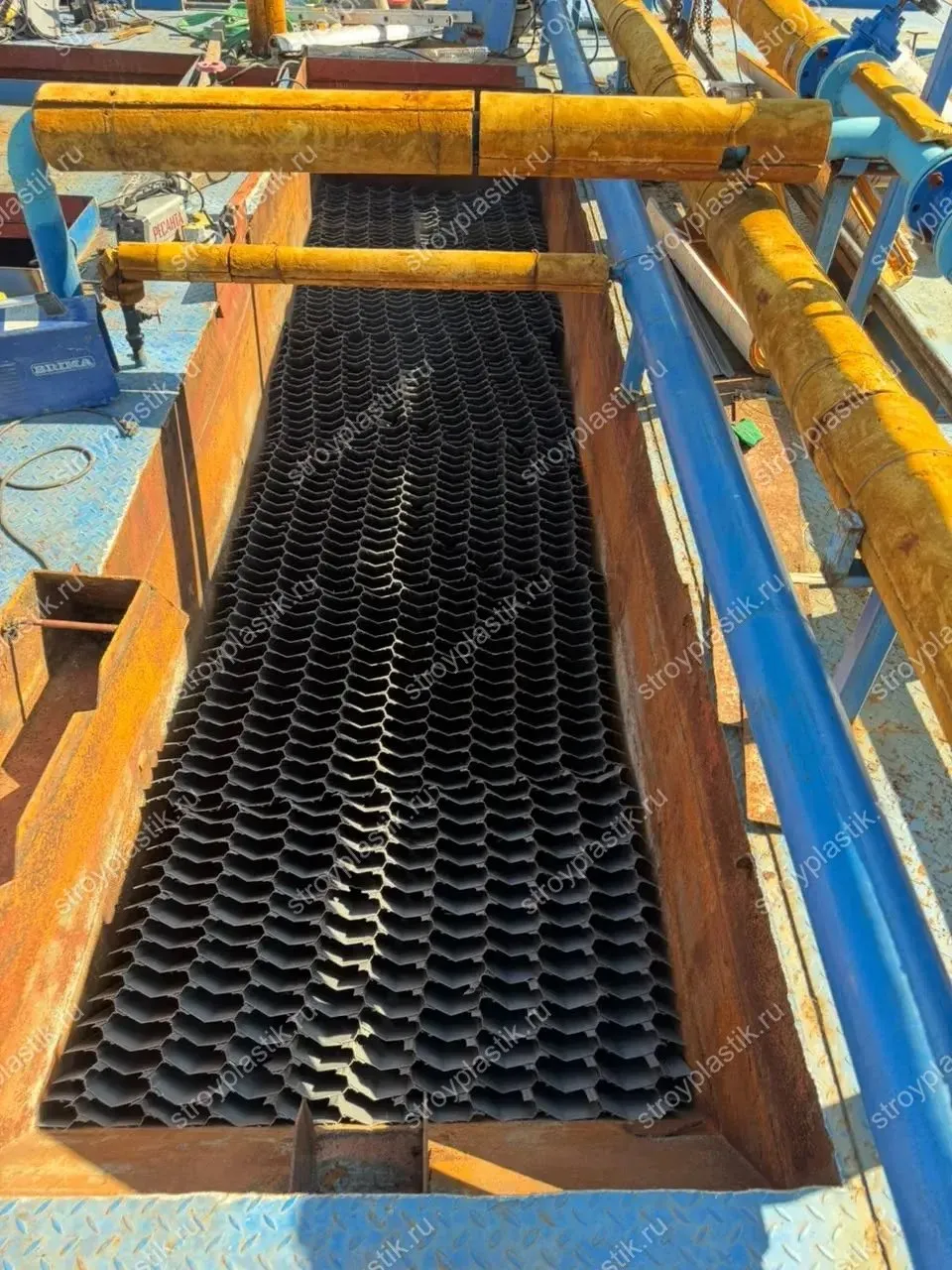

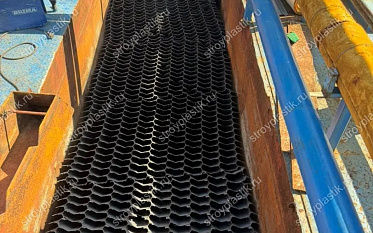

Система из тонкослойных модулей работает в противоточном режиме: поток жидкости движется снизу вверх, а твердые частицы, соприкасаясь с поверхностью, оседают в противоположном направлении. При сборке модули образуют трубу в форме шеврона или в виде буквы V — именно такие конструкции имеют большой запас прочности. Они располагаются в резервуаре под углом в 50-60 °C. За счет наклона осадок сползает на дно отстойника.
Сборка тонкослойного модуля производится из профилей, изготовленных из композиционного ПВХ-материала. Он отличается стойкостью к воздействию агрессивных химических веществ, на нем не образуется коррозийный и плесневый налет. Механическая прочность и надежность конструкции достигается за счет замкового соединения элементов профиля. Дополнительно ламели могут быть скреплены, если детали скреплены при помощи точечной сварки или точечного склеивания. Монтаж осуществляется непосредственно на месте эксплуатации установки.
Основные достоинства и преимущества тонкослойных профилей
- Подходят для резервуаров и емкостей любого объема и формы.
- Имеют малый гидравлический радиус.
- Для более эффективной работы наклон профилей можно изменять.
- На монтаж уходит мало времени.
- Имеют увеличенную площадь осаждающей поверхности, что позволяет уменьшить размер отстойника.
- За счет сотовой конструкции блоков создается высокая прочность при малом весе.
- Обеспечивают ламинарный поток.
Где купить тонкослойный модуль?
Тонкослойные модули по доступной цене можно приобрести в компании «Стройпластик». Изделия отличаются высоким качеством изготовления, надежностью и долгим сроком эксплуатации. Доставка осуществляется в любой город России. Оформить заказ и получить подробную консультацию по всему имеющемуся ассортименту можно по указанному на сайте телефону.
Наименование |
Ед. изм. |
Цена реализации (руб.) |
|
С НДС | Без НДС | ||
Сепарационный элемент - тонкослойный модуль |
п/м
|
178,80 руб.
|
149,00 руб.
|
