Каплеуловители для вентиляции

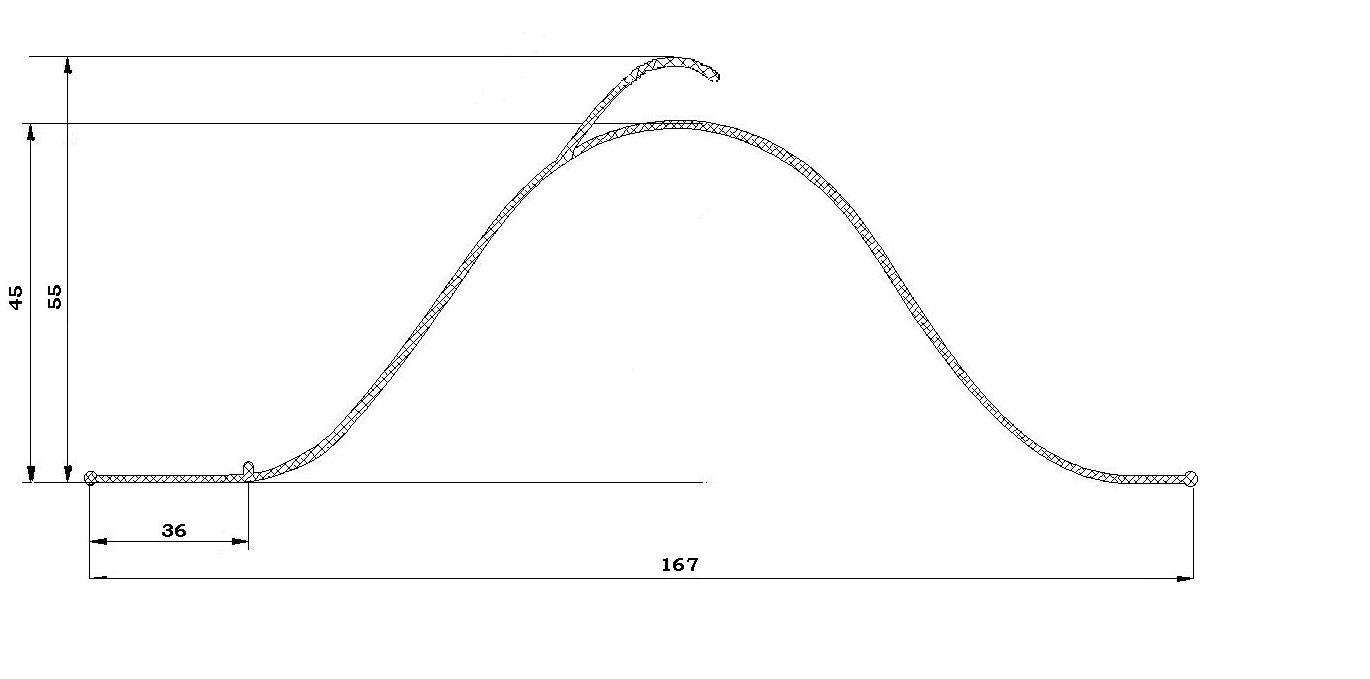

Профиль каплеуловителя PSG 33-03 представляет собой специальное приспособление, которое устанавливается в каналах системы вентиляции. Главное его предназначение заключается в препятствовании продвижения конденсата, что достигается за счет своеобразных фильтров. Влага не попадает к узлам и деталям вентиляционной системы, благодаря чему продлевается срок ее эксплуатации. Эффективность работы устройства определяется скоростью перемещения воздуха по каналам (она должна быть больше 2,5 м/сек). Профиль для каплеуловителя выпускается в разных размерах и формах, поэтому подобрать оптимальный вариант в соответствии с особенностями конструкции несложно.

Из чего состоит каплеуловитель для вентиляции

Стандартный комплект установки включает в себя:

• само устройство;
• емкость (поддон) для сбора влаги;
• сменные фильтры;
• дренажную систему для отвода воды (опционально).

Корпус каплеуловителя изготавливается из нержавеющих металлов (чаще всего это оцинкованная сталь). Внутри он обработан специальным составом, который усиливает антикоррозийные свойства, а все швы и соединения провариваются аргоном в среде инертных газов. В герметичном корпусе с системой уплотнителей расположены фильтры-коалесцеры — именно они улавливают и притягивают капельки влаги из воздушных потоков.

Принцип работы каплеуловителя для вентиляции

Многослойный пористый фильтр функционирует так, что мелкие капли, которые он ловит, соединяются и образуют одну большую. Преодолевая слой за слоем, она становится все тяжелее. На выходе крупные капли отделяются от сетки и под действием силы тяжести падают в поддон.

Разные профили каплеуловителей для вентиляции могут иметь свои конструкционные особенности, однако принцип действия у них одинаковый. Некоторые модели нуждаются в периодической смене емкости, когда она полностью заполняется водой. В других предусмотрен автоматический слив через дренажную систему.

Основные преимущества вентиляционных каплеуловителей

• Оборудование монтируется легко и просто, установка не отнимает много времени.
• Оно не нуждается в сложном сервисном обслуживании.
• Для повышения эффективности работы системы можно объединить несколько фильтров в один.
• За счет съемной конструкции значительно экономится пространство.

Чтобы установка прослужила долго и не вышла из строя без серьезной причины, при размещении необходимо соблюдать несколько важных правил. Так, она должна быть смонтирована непосредственно за канальным охладителем, а если он отсутствует, то за рекуператором. Для каплеуловителя возможно лишь одно единственное положение — поддоном вниз. Важно обеспечить быстрый и удобный доступ к оборудованию, что может понадобиться для проведения ремонтных работ или замены фильтров. Круглый каплеуловитель для вентиляции подключается к системе при помощи специального переходника прямоугольной формы, при этом всем соединениям необходимо обеспечить полную герметичность.
