Экструзионная оснастка

Изготовление профилей на заказ на специализированном оборудовании – полный цикл работ от производителя «Стройпластик». Для производства профиля по чертежам, необходимо предварительно изготовить экструзионную оснастку.

«Стройпластик» выполняет полный комплекс разработки и запуска новых профильных изделий из ПВХ (изготовлению на заказ).

Процесс производства включает следующие этапы:

Проектирование и изготовление экструзионной оснастки;
Проведение испытаний и доработки;
Разработка рецептуры ПВХ;
Изготовление профиля по чертежам (организация производства).

Что такое экструзионная оснастка?

Это инструмент, используемый в процессе производства ПВХ методом экструзии, состоит из трех ключевых элементов:

Экструзионная головка (фильера) – формирует заготовку из расплава полимера. Ее конструкция учитывает изменения размеров материала при охлаждении.

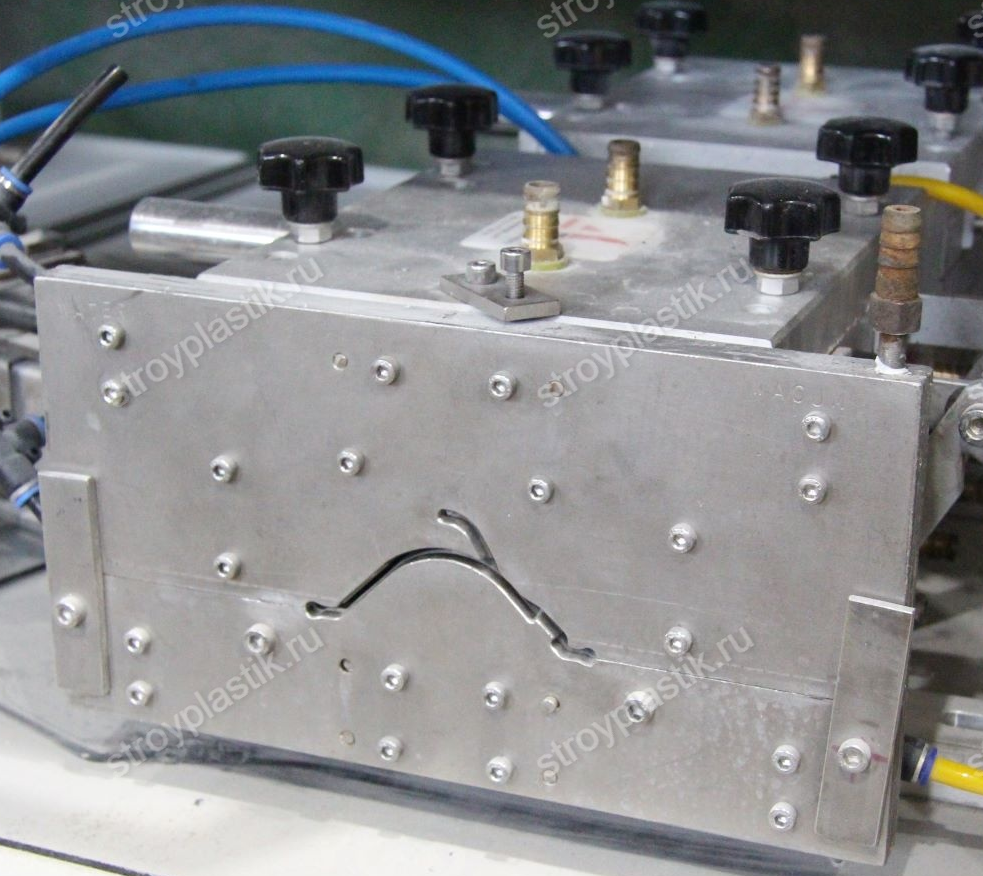

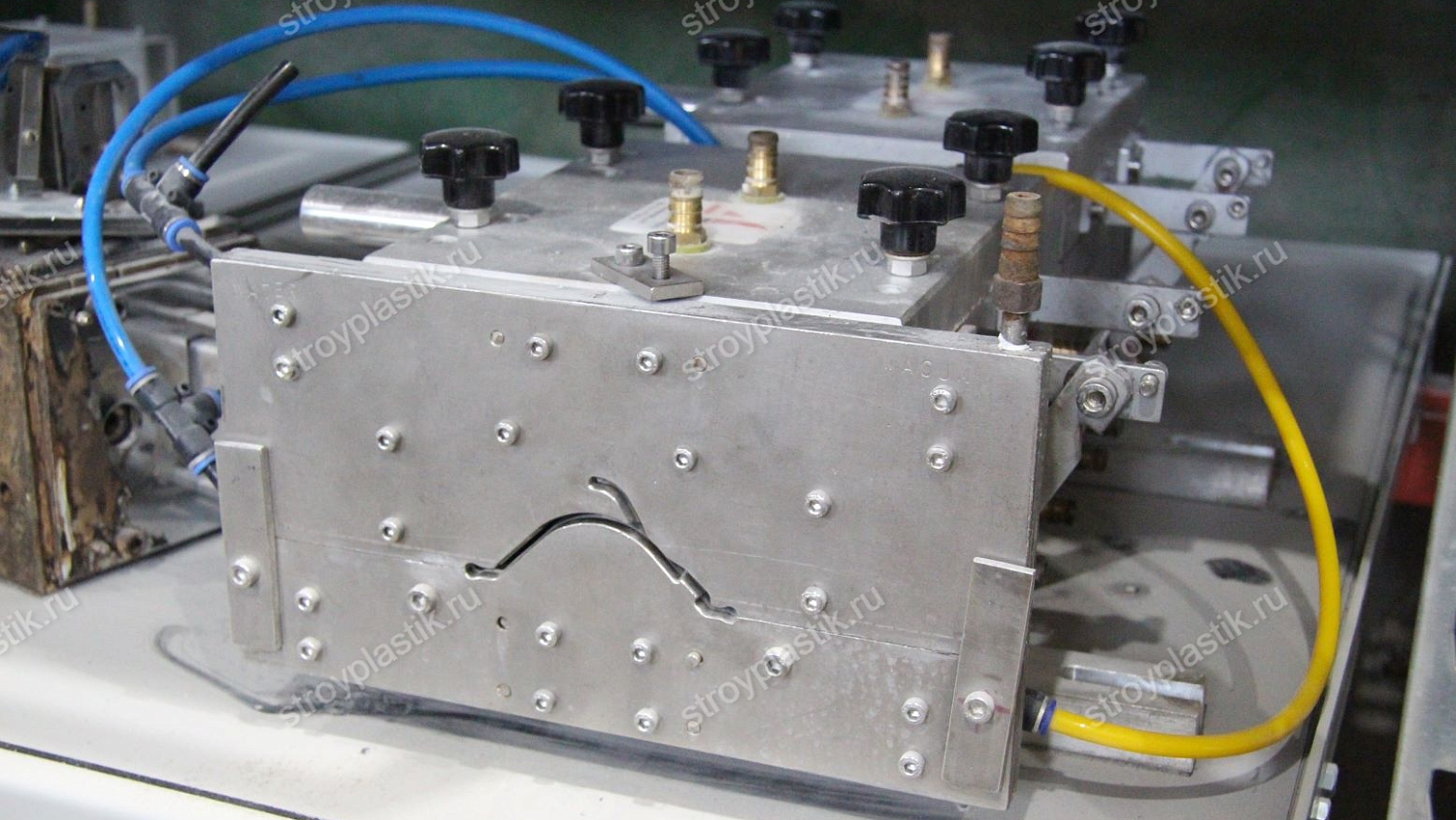

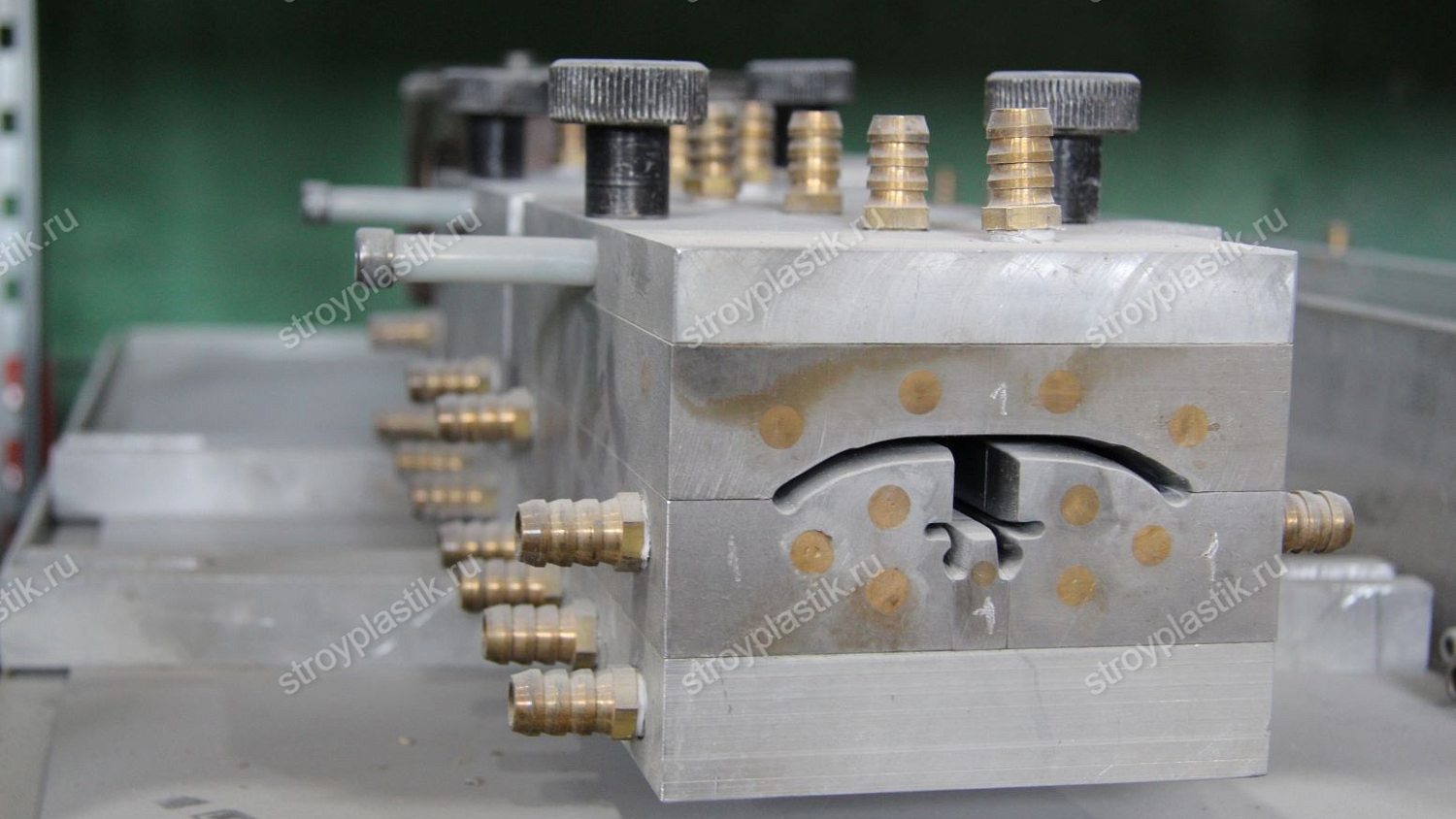

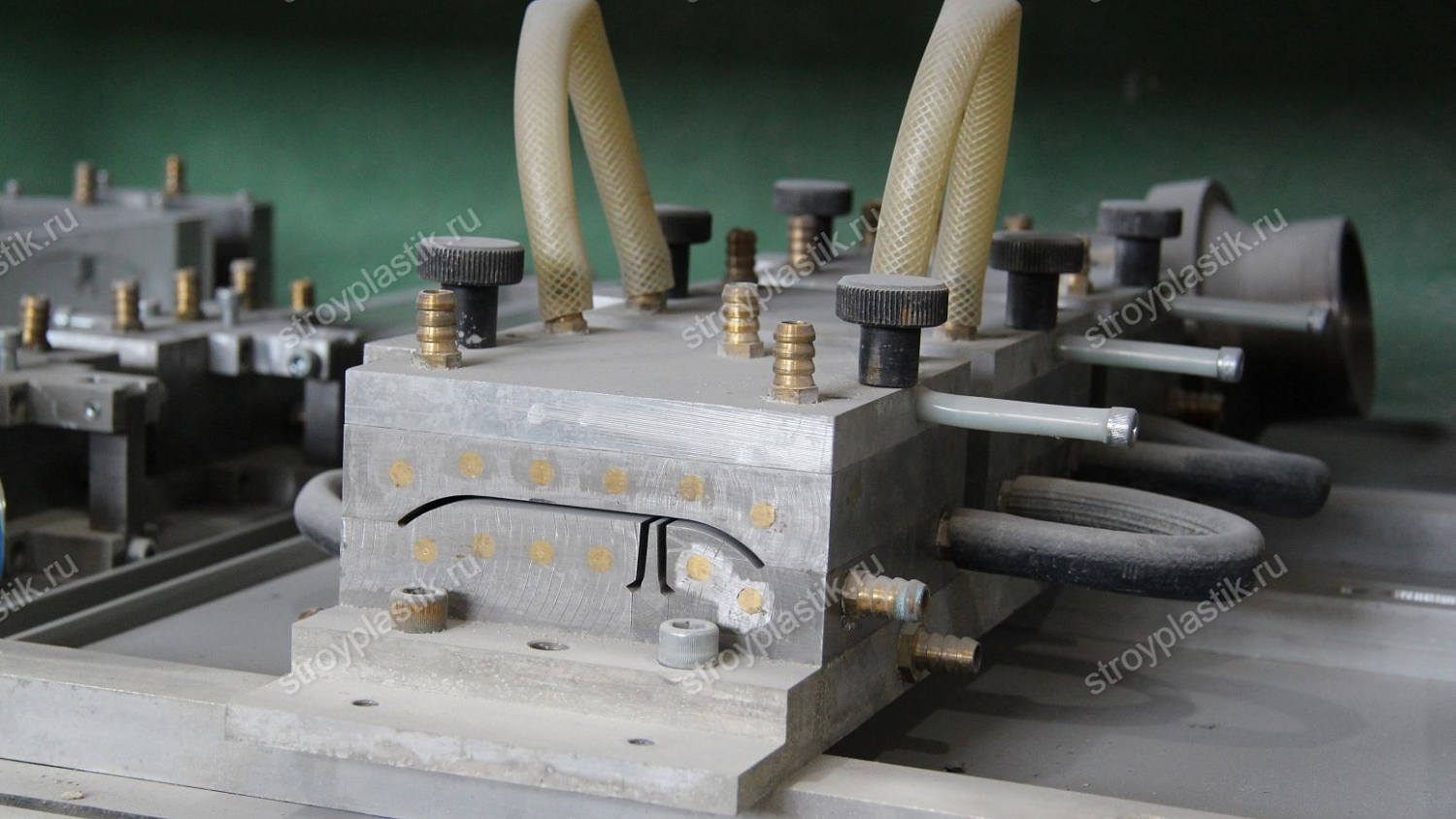

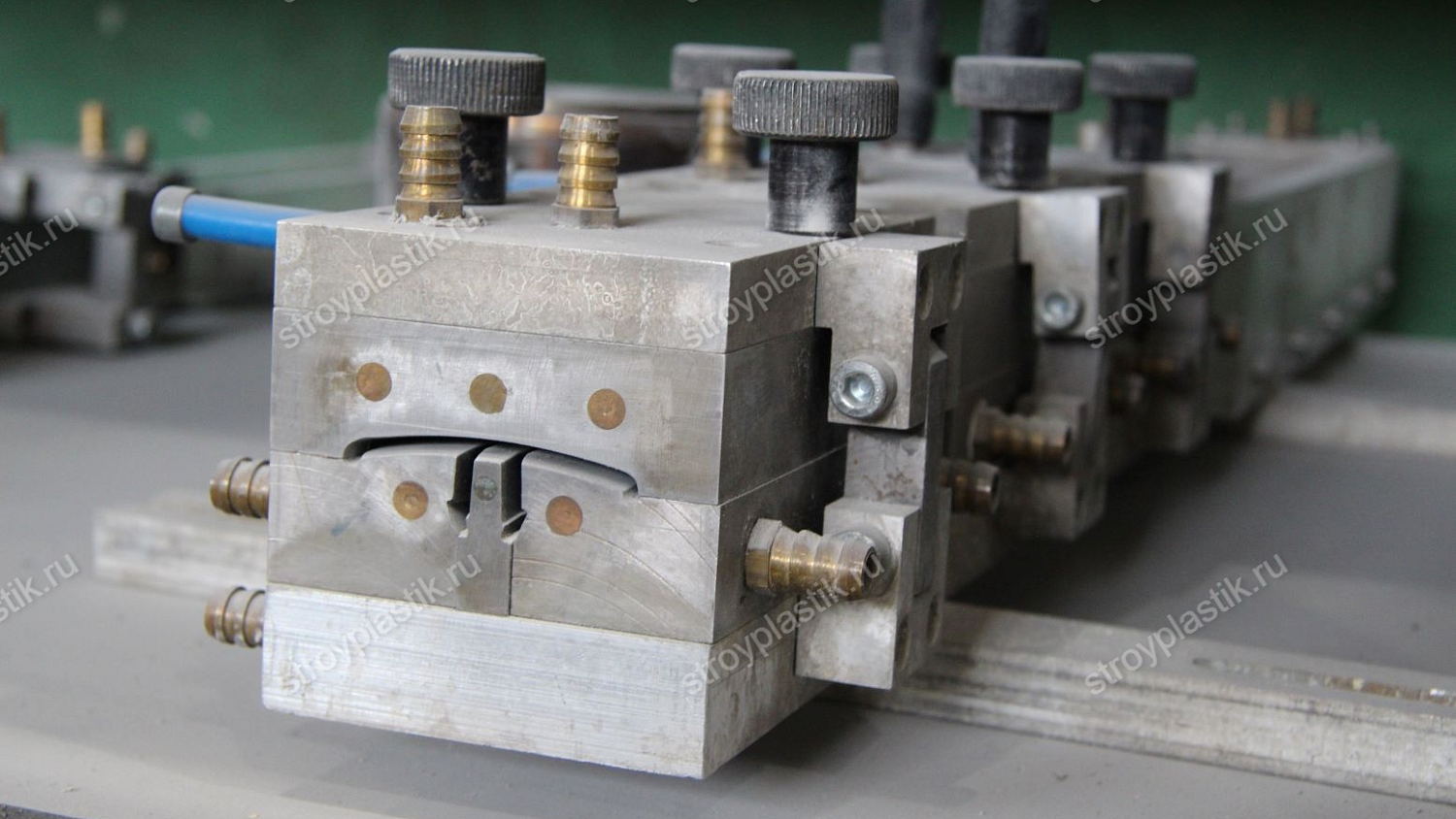

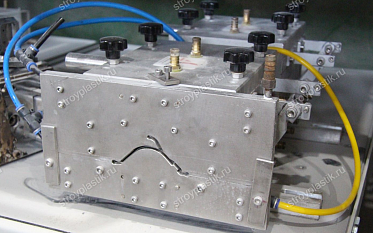

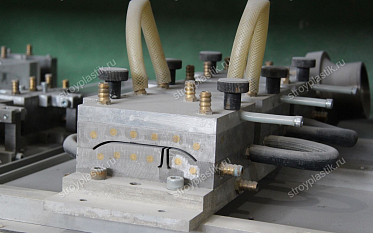

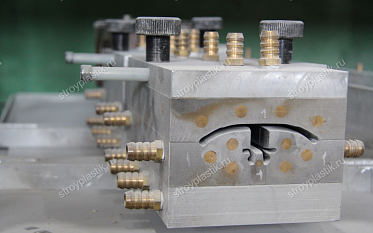

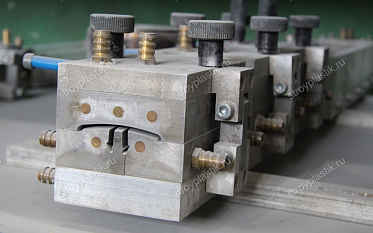

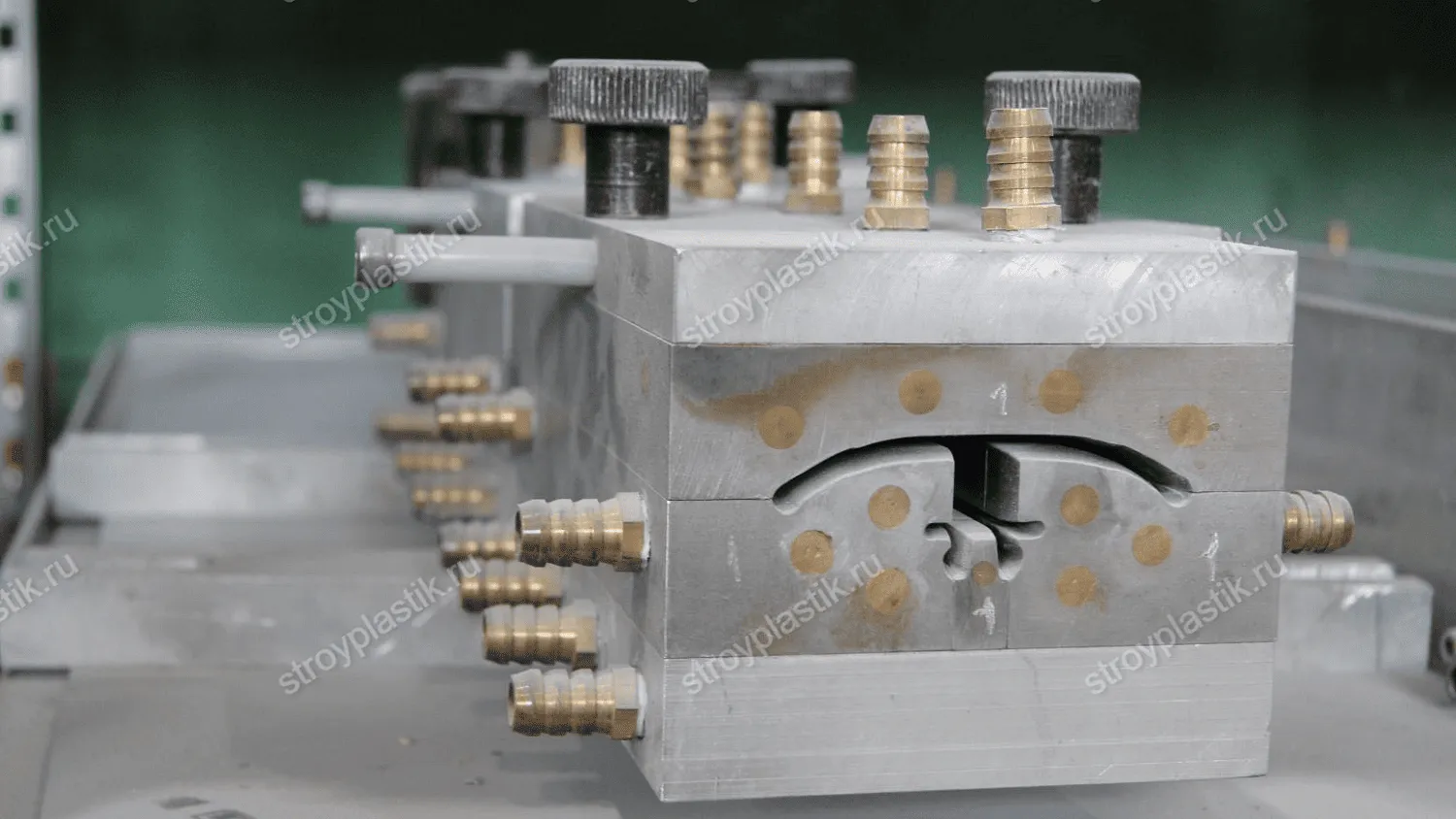

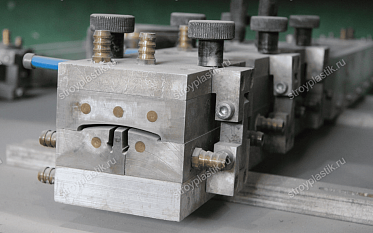

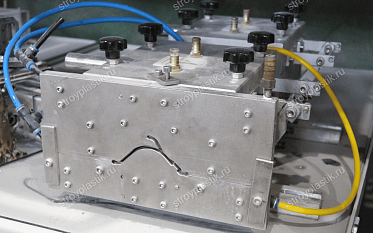

Калибрующее устройство (калибратор) – придает необходимую форму и размер.
Ванна охлаждения с калибрирующими шайбами- обеспечивает равномерное охлаждение экструдированного ПВХ и стабилизацию его размеров.

Для проектирования оснастки необходимо:

Чертеж или образец профиля. В случае, если у Вас есть только макет или образец, наши специалисты подготовят чертеж.
Технические требования к изделию. Необходимо уточнить полимер, жесткость, ударопрочность, устойчивости к ультрафиолету.

Что влияет на стоимость инструмента?

Площадь поперечного сечения. Профиль может иметь размеры от нескольких мм до нескольких десятков см, что, разумеется, скажется на габаритах инструмента;
Сложность изделия. Наличие внутренних ребер, стенок разной толщины, повышенные требования к допускам и другие параметры.
Наличие соэкструзии. Данная технология позволяет объединить в одном профиле полимеры разной жесткости.
Материал. При работе со вспененным ПВХ, полиэтиленом, полипропиленом и АБС-пластиком требуется корректировка состава инструмента, в некоторых случаях потребуется дополнительное оборудование, в некоторых – его исключение.
Жесткость. Помимо материала, стоимость оборудования зависит от жесткости будущего ПВХ. Так для мягких изделий рассматривается изменение в составе экструзионной оснастки с целью снижения стоимости.

Свяжитесь с нами, и мы обсудим конкретные требования к профильной продукции для вашего проекта.
